产品简介:
图形符号
规格
|
使用流体 |
空气 |
|
最高使用压力 |
0.7 MPa |
|
标准使用压力 |
0.45MPa |
|
流体及环境温度 |
5～60℃ |
|
适用管子外径 |
Φ6(进气口及真空口) |
|
型号 |
类型 |
喷嘴
mm |
*最高真空度kPa |
最大吸入流量
L/min(ANR) |
空气消耗量
L/min(ANR) |
|
C-ZU05S |
高真空型 |
0.5 |
85 |
7 |
9.5 |
|
C-ZU07S |
0.5 |
85 |
12 |
19 | |
|
C-ZU05L |
大流量型 |
0.7 |
48 |
12 |
9.5 |
|
C-ZU07L |
0.7 |
48 |
21 |
19 |
*进口空气压力为0.45MPa的情况下。
外形尺寸图（mm）

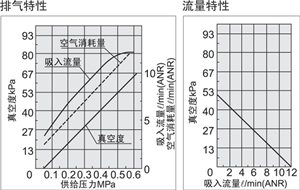

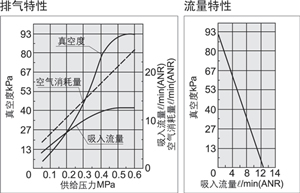

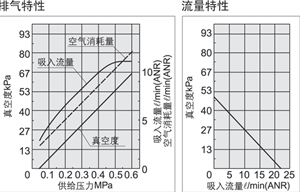

排气特性/流量特性图标（供给压力在0.45MPa的情况下）
C-ZU05S
C-ZU05L
C-ZU07S
C-ZU07L
